FC-V型锥流量计

FC-V型锥流量计

锥传感器可以成功测量的流体,是公司研发的一种差压流量计,它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,V锥流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损

  • 产品概述
  • 技术参数
  • 尺寸图

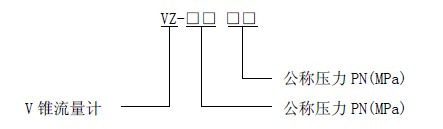

  • 订货型号
  • 文档下载


  (1)气体


  煤气:焦炉煤气、高炉煤气、城市煤气、半水煤气。


  天然气:大口径、低压力、低流速、包括含湿量5%以上的天然气。


  各种碳氢化合化物气体:烷烃类、烯烃类等气体


  气压站制造的各种气体:氧气、CO2、氩气、乙炔等。


  腐蚀性气体:湿的氯气、湿的氯化物气体等。


  空气机房制造的气体:压缩空气、包括含水、含尘埃、含油滴的压缩空气。


  锅炉房烟道气:鼓风机风量、引风机风量、烟道气。


  (2)蒸汽


  饱和蒸汽


  过热蒸汽


  (3)液体


  油类:原同、燃料油、重油、含水乳化油、柴油、煤油等。


  水:原水、饮用水、自来水、工业生产用水等。


  有机溶剂:酒精、甲醇、乙三醇、二甲苯等。


  (4)特殊液体


  油+砂、含气泡的水如(H2+N2+空气、H2O+CO2)



型号 系列  节流式系列
名称  FCV型锥流量计

管径(DN

Amm

Bmm

L(mm)

Cinch

15 203 89 25 1/4
20 203 89 25 1/4
25 203 89 25 1/4
40 203 89 56 1/4
50 265 89 56 1/2
65 305 113 56 1/2
80 330 115 56 1/2
100 382 120 56 1/2
125 425 123 56 1/2
15 203 89 25 1/4
20 203 89 25 1/4
25 203 89 25 1/4
40 203 89 56 1/4
50 265 89 56 1/2
65 305 113 56 1/2
80 330 115 56 1/2
100 382 120 56 1/2
125 425 123 56 1/2
15 203 89 25 1/4
20 203 89 25 1/4
25 203 89 25 1/4
40 203 89 56 1/4
50 265 89 56 1/2
65 305 113 56 1/2
80 330 115 56 1/2
100 382 120 56 1/2
125 425 123 56 1/2
