  产品概述



  游梁抽油机柔性驱动智能控制装置是针对抽油机井运行工艺的柔性优化而设计的智能控制电控柜,是专门为陆上油田用抽油机效率低、功率因数低、耗能高、“大马拉小车”等问题设计制造的,是提高抽油机单井采油时率、节约 电能、降低网损、解决“大马拉小车” 启动力矩大、电流冲击大等的全自动智能节能控制装置。其针对油田采油工艺的最新要求,结合工控变频技术而设计的专用具有高效节能的高科技产品,具有数据采集、远程调控、单井计量、远程传输、工况诊断、方案优化、故障报警等智能化功能。



  主要功能及特点



  具有工频\变频,手动\自动,远程\就地等多种工作模式。



  可在线实时监控油井工作状态信息,及时掌握油井当前运行情况和产量。



  单井功率因数可提高到 0.90以上,节电幅度:15%以上, 动态跟踪抽油机负荷运行,即使电动机运行在 50Hz 也能节电。



  变频软启动,对电网无冲击,在电网停电后复电,可以实现在 1 分钟内将油田的全部抽油机起抽。



  高性能变频器控制驱动交流电动机,当系统出现报警时,可直接切换转换为工频状态运行,确保油井不停机、不停产。



  变频器使用制动电阻用来防止电机处于发电状态时导致变频器直流母线电压超过允许值,可大大提高油田抽油机节能控制柜的安全效果。



  具有过流、过压、超温、缺相等保护功能。特别具有故障自动复位功能:抽油机在故障停机后,智能控制模块将自动检测抽油机,如为非破坏性故障时,将自动复位再启动抽油机,无需人工操作。



  智能化安全启动模式从根本上保障了井上维修人员的人身安全。



  通过实时采集功图,利用功图的几何特征变化来判定抽油机井供排协调能力,经过自适应系统进行综合评价,调节电动机转矩,实现对冲次的无级调节。

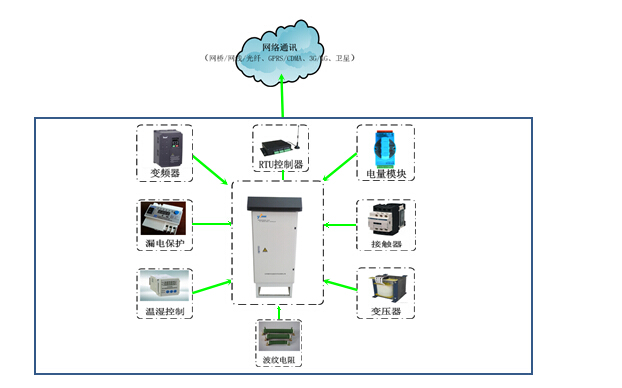

  可实现无线电台、无线以太网、光纤以太网、GPRS 网络进行数据传输和远程控制。



中控仪表





名称 游梁抽油机柔性驱动智能控制装置

工作电压

400VAC(660V以上可定制)

工频频率

50/60Hz

变频器输出频率

0~400 Hz

输出频率解析

0.1Hz

频率给定信号

0~10V,4~20mA

过载能力

150% 1min,180%  10s。

工频变频转换时间

≤10ms

微电脑控制器

32位高性能CPU处理器

无线传输丢包率

≤1.0%

瞬时短路保护

脱扣器整定电流为16In±15%、动作时间t3≤0.1ms

电抗器抗电强度

3kVAC/50Hz/5mA/10s无飞弧击穿

数据远传方式

网桥/网线/光纤、GPRS/CDMA、3G/4G、卫星

防雷器

最大容量40kA,保护水平1.6kV,响应时间25ns

防护等级

IP65

 中控

中控 中控



中控  中控

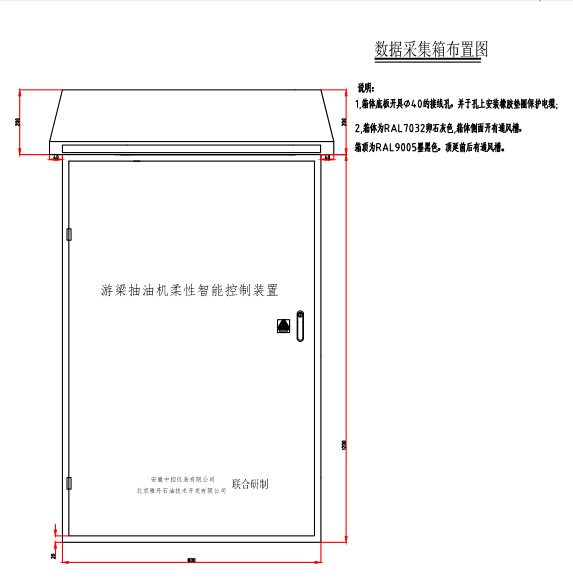

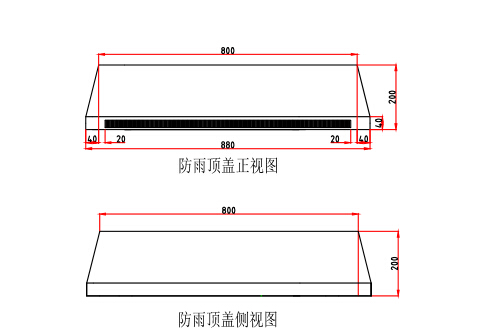

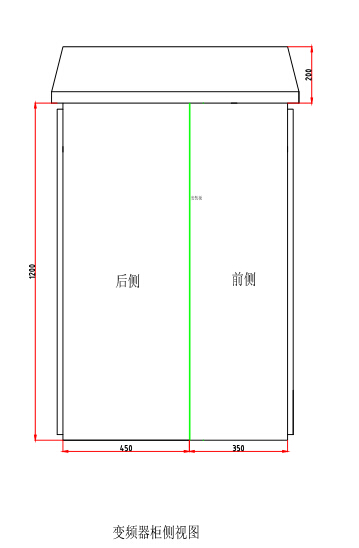

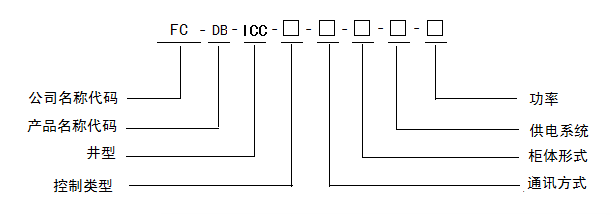

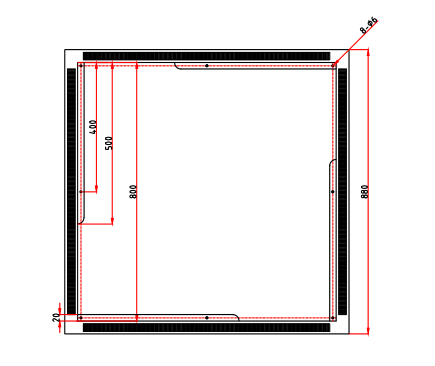

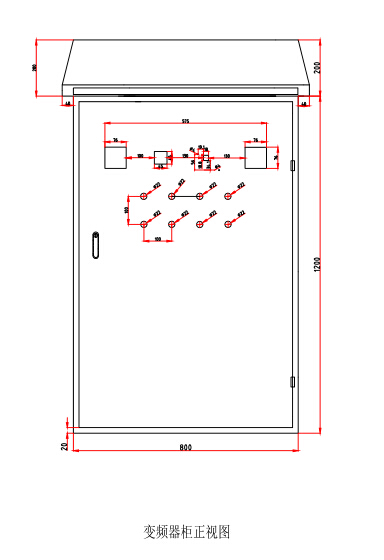

型    号 功率范围(kW) 长度L(mm) 宽度T(mm) 高度H(mm)
FC-DB-ICC-口-01-口-15 5.5~15 800 600 1200
FC-DB-ICC-口-01-口-45 18.5~45 800 800 1400
FC-DB-ICC-口-01-口-95 55~95 800 800 1400
